Naftos grūdinimą ir grūdinimo lydinio pavasarį plieno Wire65mn 60SI2MNA 55CRSI SAE9254V 50CRVA
Naftos grūdinimas - grūdinimo plieninės vielos gaminiai
Anotacija: Šioje knygoje trumpai pristato charakteristikos naftos grūdinimas su atleidimu plieninės vielos, Dabartinis gaminio standartas, produkto vystymosi kryptis; ir gamybos procesą ir proceso kontrolės taškus, kurie suteikia naudingos informacijos vartotojams rinktis plieno vielos klasės ir užsakymo kokybės produktus.
Raktažodžiai: nafta grūdinimas - grūdinimo gydymo, iš anksto grūdinimas gydymo, kelis grūdinimo, on-line Defektacija.
Specialioji dalis plieno produktų galutinio reikia numalšinti - grūdinimo valstybė, tradicinis būdas yra teikti šaltai tempti metalo gaminių gamyklos grūdinimo arba valstybės vielos, tolesnis įmonės bus pagamintas iš plieninės vielos dalis ar sudėtines dalis, tada aušinimas + nugaros gaisro gydymo, kietumas reguliaraus reikalavimus po gimdymo. Todėl, kad dalims ar komponentams, dydis forma nuolat keičiasi, kad Baigiamojo terminio apdorojimo krosnies labai skirtingos, neišvengiamai padidėję gamybos kaštai, terminio apdorojimo veiklos svyravimams. Dabar pamažu išsivystė į: figūros nėra sudėtingos, lengvas apdorojimas dalių ar komponentų su viela grūdinimas ir atleidimas gydymo perduota metalo gaminių gamykla, kuri susiformavo nauja gyvulių rūšimi - grūdinimas - grūdinimo plieninės vielos.

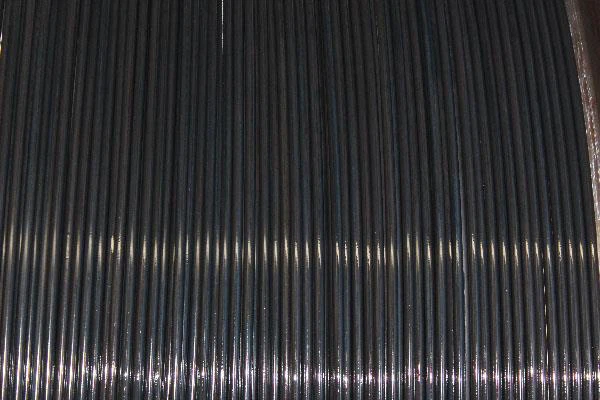

1. Bendra informacija
Naftos grūdinimas - grūdinimo: vielos, kad yra atkreipiamas į galutinį dydį ir užgęsta ir grūdintas nuolat krosnyje. Atšauktos vielos pirmiausia šildomas visas austenitizing temperatūra nuolat krosnyje ir tada užgęsta alyvos vonioje Martensite, ir tada per nepertraukiamo krosnies grūdinimo, siekiant gauti laukiamą stiprumas ir kietumas. Aušinimas - grūdinimo plieninės vielos tiesumas aliejus yra gera, mechaninės savybės, pagamintos iš sudedamųjų dalių ar komponentų tik po žemos temperatūros streso gydymas, kuris gali būti naudojamas tiesiogiai vienodumas.
Naftos grūdinimas ir atleidimas terminio apdorojimo krosnies sudaro iš įtampos atleidžiantis įrenginio, šildymo krosnis, tepalo aušinimas bakas, grūdinimo krosnis ir vielos įsisavinimo mašina. Dažniausiai naudojamas anglies spyruoklinio plieno vielos, Lieti spyruoklinio plieno vielos, stangrios vielos audinio, legiruotojo konstrukcinio plieno vielos ir martensitinis nerūdijančio plieno vielos ir kitų gatavų karštyje, plieninės vielos mikrostruktūros paprastai grūdintas martensite, termiškai grūdintas martensite ar grūdinimo sorbitas, su didelio stiprumo (kietumas), atitinkamas kietumas ir tiesūs geri.
Iš anksto grūdinimas gydymas: yra specialios alyvos aušinimas - grūdinimo gydymo, nurodo plieno vielos gamyba į galutinį dydį po naftos grūdinimas, tada atsižvelgiant į rūšį ir naudojimo ir vieną arba kelis aukštos temperatūros grūdinimo požiūris, vielos kietumas ar tempimui dėl atitinkamo lygio reikalavimus. Dažniausiai naudojamas šaldymo darbas mirti plienas, Karštas mirti plieno vielos ir plastiko liejimo plieno vielos ir kitų gatavų terminio apdorojimo. Nes tokio plieninės vielos anglies ir lydymas elementai yra aukštas, naftos grūdinimas - grūdinimo turite naudoti tam tikrų specialių techninių priemonių:
① siekiant užtikrinti visą santuokos nutraukimo anglies ir legiravimo elementų, būtina pagerinti austenitizing šildymo temperatūros (kai iki 1150 ° c), išplėsti ūkį laiko;
② numalšinti po plieninės vielos saugomi austenito kiekis, siekiant skatinti sudaro parolimpinių plieno vielos užtikrinti iš anksto nustatytas kietumas, turi būti naudojami keli grūdinimo metodas, grūdinimo ūkį laiko nei bendras atleidimas pratęsti keletą kartų į kelis šimtus kartų.
③ bendrosios grūdinimas - grūdinimo gydymo, grūdinimo tikslas: skatinti martensite pavertimas grūdinto martensite, Grūdintas sorbitas, Grūdintas sorbitas ar pearlite, grūdinimo plieninės vielos tvirtumas ir plastiškumo, bet tempimo stiprumas ir kietumas turi kitokius mažėja. Gydant išankstinis grūdinimas grūdinimo taip pat turi skatinti ir mikrostruktūros transformacija, bet taip pat turi įtakos kritulių grūdinimas. Ir Fe, Mn ir legiravimo elementai (Cr, Mo, Ti, V, W, Al ir kt.), nitridu ar metalu junginys (γ ir #39; ir #39; ir #39; γand fazė) kritulių, Plieninė viela galima padaryti kietumas ir plastiko žymiai pagerėjo tuo pačiu metu, tempimo stiprumas ir kietumas nėra pastebimai sumažinti, ar net geresnis.
Specialių proceso reikalavimų nustatyti iš anksto grūdinto įranga ir bendrosios (Spyruoklinis plienas) naftos grūdinimas - grūdinimo įrenginiai yra labai skirtingas: spyruoklinio plieno vielos dažniausiai pasirenkamas dėl nuolatinio naftos grūdinimas - grūdinimo gydymo, grūdinimas krosnis Maksimali darbinė temperatūra 900 ° c, atgal į maksimali temperatūra 600 ° c krosnies, krosnies ilgio yra gana trumpas. Grūdinimas ir grūdinimas ir atleidimas paprastai naudoti nuolat krosnis, bet didžiausias krosnies temperatūrą ir krosnis ilgis yra žymiai pagerėjo. Worldand #39; s aukštesniojo lygio iš anksto grūdinimo krosnis, grūdinimas krosnis aukštesnėje 1150 ° c, efektyvus šildymo juostos ilgis 22 m.; grūdinimo krosnis aukštesnėje nei 700 ° c, efektyvus šildymo zona 30m ilgio. Be to, ištraukiama wire sistema galite taikyti tam tikroms vielos, reguliuojamas priešslėgį, siekiant pagerinti atsparumą slinkti ir pabrėžti atsipalaidavimo savybių plieninės vielos.
Apskritai, iš anksto grūdinimas krosnis gali būti naudojamas naftos grūdinimas - grūdinimo gydymo, tačiau naftos grūdinimas - grūdinimo krosnis negali būti naudojamas dėl iš anksto grūdinimas gydymo. Didesnis skirtumas tas, kad iš anksto grūdinimas gydymas paprastai reikia dviejų ar daugiau grūdinimo, į grūdinimo ūkyje laiką valandomis, gali pildyti nuolatos krosnyje, periodiškai grūdinimo krosnį, gamintojas gali konfigūracijos ciklo dujų apsaugos, atkaitinimo krosnis tokio plieninės vielos plėtros techninius reikalavimus ir sukurti pagrindą plėtoti.
2. alyvos aušinimas - grūdinimo spyruoklinio plieno vielos
Naftos grūdinimas - grūdinimo pavasarį plieninės vielos mikrostruktūros vienodai grūdinto martensite arba grūdinto sorbitas, izotropinės, pačios tempiamasis stiprumas tomis pačiomis sąlygomis nei šalto tempimo plieno viela turi didesnį tamprumo ribos, yra geras tiesumas efektyvumą, Antistresinis atsipalaidavimo apgyvendinimo įstaigos ir valkšnumo atsparumas yra geriau nei šaltai tempti plieninės vielos; siekiant užtikrinti šį atsipalaidavimo lygis ≤ 6,0 %, Maksimali darbinė temperatūra, šaltai tempti anglinio plieno viela yra 120 ° c, naftos grūdinimas - grūdinimo anglies didžiausia darbinė temperatūra iš plieninės vielos yra 150 ° c, Maksimali darbinė temperatūra, 50CrV yra 200 ℃, didžiausia darbinė temperatūra 55CrSi ir 60Si2MnA yra 250 ℃, ir Maksimali darbinė temperatūra, kad 65Si2MnWA yra 350 ° c. Naudoti naftos grūdinimas - grūdintas vielos žaizda pavasarį, eliminavimas streso po grūdinimo tiesiai į naudoti, supaprastinti pavasarį gamyklos gamybos procesą ir sumažinti gamybos sąnaudas; su originalia sistema po grūdinimas - grūdinimo pavasarį, palyginti su pavasario paviršiaus decarburization ir mechaninių savybių skirtumai buvo iš esmės pagerintas nuovargis gyvenimas su keletu kartų pagerinti. Šiuo metu Japanand #39; s legiruotojo plieno viela standartą, buvo visiškai užgęsta aliejumi - grūdinimo valstybės pakeisti valstybę šaltai tempti. Kinija pastaraisiais metais naftos grūdinimas - grūdintas vielos gerokai pakeisti šaltai tempti plieninės vielos tendencija. Naftos grūdinimas - grūdinimo trūkumai vielos yra netinkamai elgiamasi paviršiaus oksidacija, decarburization sunkesnius, turinčių įtakos Trumpasis ciklinis tvarumas; plieninės vielos vandenilio embrittlement jautrumo, atsparumą streso korozijos šiek tiek blogiau.
Chinaand #39; s dabartinio standarto GB / T18983-2003 m. andquot, naftos grūdinimas ir atleidimas pavasarį plieno wireandquot; yra nuoroda, ISO / FDIS8458-3 rengiami, nes įgyvendinant 2003 m. vietoj YB / T5008 (originalas GB2271) andquot; vožtuvas alyvos aušinimas - grūdinimo YB / T5103 (originalus GB / T4360-85) andquot; naftos grūdinimas - grūdinimo anglies spyruoklinio plieno wireandquot; YB / T5103 (originalus GB / T4360-85) andquot; naftos grūdinimas - grūdinimo anglies pavasarį plieninės vielos andquot; YB / T5104 (originalus GB / T4361-85) andquot; naftos grūdinimas - grūdinimo Si-Mn pavasarį plieninės vielos andquot; YB / T5105 originalas (GB / T5362
-85) andquot; Vožtuvas alyvos aušinimas - grūdinimo Cr-Si Lieti pavasarį wire.andquot; Pažangiausias pasaulyje yra naujas standartas: EN 10270-2: 2011 (E) andquot; Mechaninė pavasarį viela - 2 dalis: Naftos grūdinimas - Temperingandquot; Europos komiteto standartizacijos atliko 2011 m. spalį ir oficialiai įgyvendinta 2012 balandžio pavasarį plieno andquot;. Tepalo aušinimas - grūdinimo spyruoklinio plieno vielos dažniausiai naudojami ženklai ir cheminę sudėtį, kaip nurodyta 1 lentelėje.
1 lentelėje cheminės sudėties vielos (lydymosi analizė), masės dalis %
Klasių | C | Si | MN | CR | V | P | S | Kiti elementai | Standartas |
FDD | 0.60～0.75 | 0.10～0.35 | 0.50～1.20 | - | - | ≤0.030 | ≤0.030 | Cu≤0.20 | GB/T18983 |
PPB, VDC | 0.60～0.75 | 0.10～0.35 | 0.50～1.20 | - | - | ≤0.020 | ≤0.025 | Cu≤0.12 | GB/T18983 |
50CrVA (FDCrV-A, TDCrV-A) | 0.47～0.55 | 0.10～0.40 | 0.60～1.20 | 0.80～～1.10 | 0.15～0.20 | ≤0.030 | ≤0.030 | Cu≤0.20 | GB/T18983 |
VDCrV-A(50CrVA) | 0.47～0.55 | 0.10～0.40 | 0.60～1.20 | 0.80～1.10 | 0.15～0.25 | ≤0.025 | ≤0.025 | Cu≤0.12 | GB/T18983 |
67CrVA (FDCrV-B, TDCrV-B) | 0.62～0.72 | 0.15～0.30 | 0.50～0.90 | 0.40～0.60 | 0.15～0.25 | ≤0.030 | ≤0.030 | Cu≤0.20 | GB/T18983 |
VDCrV-B(67CrVA) | 0.62～0.72 | 0.15～0.30 | 0.50～0.90 | 0.40～0.60 | 0.15～0.25 | ≤0.025 | ≤0.025 | Cu≤0.12 | GB/T18983 |
FDSiMn, TDSiMn | 0.56～0.64 | 1.50～2.00 | 0.60～0.90 | ≤0.035 | ≤0.035 | Cu≤0.25 | GB/T18983 | ||
55CrSiA | 0.50～0.60 | 1.20～1.60 | 0.50～0.90 | 0.50～0.80 | ≤0.030 | ≤0.030 | Cu≤0.20 | GB/T18983 | |
VDCrSi(55CrSiA) | 0.50～0.60 | 1.20～1.60 | 0.50～0.90 | 0.50～0.80 | ≤0.025 | ≤0.025 | Cu≤0.12 | EN10270-2:2011 | |
FDCrSiV(60CrSiVA) | 0.50～0.70 | 1.20～1.65 | 0.40～0.90 | 0.50～1.00 | 0.10～0.25 | ≤0.030 | ≤0.025 | Cu≤0.12 | EN10270-2:2011 |
TDCrSIV(60CrSiVA) | 0.50～0.70 | 1.20～1.65 | 0.40～0.90 | 0.50～1.00 | 0.10～0.25 | ≤0.020 | ≤0.020 | Cu≤0.10 | EN10270-2:2011 |
VDCrSiV(60CrSiVA) | 0.50～0.70 | 1.20～1.65 | 0.40～0.90 | 0.50～1.00 | 0.10～0.25 | ≤0.020 | ≤0.020 | Cu≤0.06 | EN10270-2:2011 |
Vidutinėsirdidelisnuovargisgyvenimasapieplieninės vielosvreguliuojamas0.05～0.15。 | |||||||||
Su daug patirties ir žinių, draugas metalo užsiima ir plėtoti, gamybos ir prekybos naftos grūdinimas ir atleidimas Lieti pavasarį plieno wire65mn 60si2mna 55crsi sae9254v 50crva ASTM-A230-99, ASTM-A401, EN10270-2, JIS G3561. Kaip profesionalių gamintojas, mes dabar atneša jums aukštos kokybės įvairių plieno vielos pagaminti Kinijoje, kuri ateina didelio tvirtumo, gerai kietumas ir puikus atsparumas dėvėti. Taip pat laukiame Jūsų individualus užsakymai.
Populiarus Žymos: naftos grūdinimas ir atleidimas pavasarį plieno lydinio wire65mn 60SI2MNA 55CRSI SAE9254V 50CRVA Kinijos gamintojas, pritaikyti, pagaminta Kinijoje
Tau taip pat gali patikti
Siųsti užklausą
